ZL928礦用地下輪式裝載機采用超標準的動力及傳動系統和強化車橋,超微型化的車身,既能達到標準20的力量,也適合礦洞對裝載機外形尺寸的要求。整車高度、寬度、及長度都做到了該系統配置下的理想狀態。
同等的外形尺寸下,動力性能及工作效率達到了上限。強化后車架,板厚14mm,加粗中心鉸接銷。標準配置安裝排煙水過濾系統,有效解決排放問題。選裝化學凈化裝置,在惡劣環境下也可使用。可調節式防護棚,滿足多種工況需求。
ZL928配置濕式制動橋,已取得國家《礦用產品安全標志證書》“KA"認證,產品符合國家關于安全、環保的政策要求。
ZL928礦用井下輪式裝載機 | |
---|---|
斗容(m3) | 1.0 |
額定載重量 | 2000 |
上限掘起力(KN) | 60 |
牽引力(KN) | ≥45 |

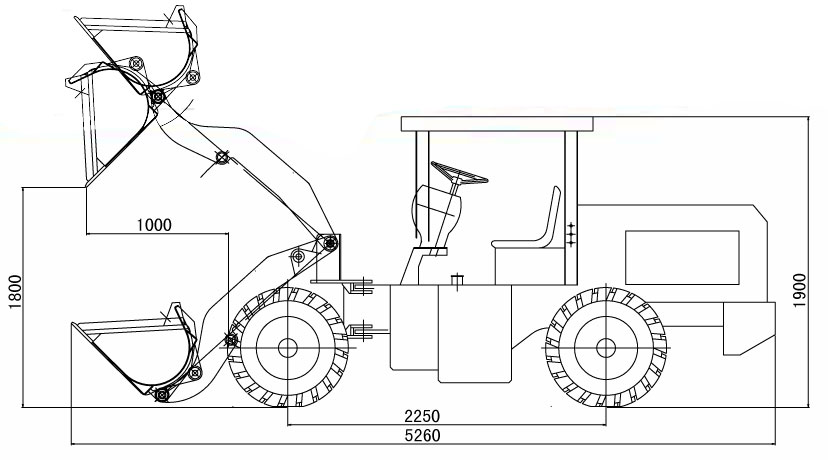

外形尺寸長×寬×高 | 5260×2100×1900 |
軸距 | 2250 |
輪距 | 1350 |
上限卸載高度 | 1800 |
相應卸載距離 | ≥940 |
提升時間 | 5 |
三項和時間 | 9 |
下限轉彎半徑(外側)(mm) | 6000 |
操作質量 | 5600 |
驅動形式 | 四輪驅動 |
傳動系統 | ||
---|---|---|
液力變矩器 | 型號 | YJ280 |
型式 | 單級,單相,三元件 | |
變矩系數(Ko) | 3.0 | |
變速箱 | 定軸式動力換擋直齒常嚙合式 | |
變速檔位 | 二進二退 | |
行走速度(km/h) | 前進I檔 | 8.0±0.5 |
前進II檔 | 21.0±0.5 | |
后退I檔 | 8.0±0.5 | |
后退II檔 | 21.0±0.5 | |
驅動車橋 | 主傳動型式 | 螺旋錐齒輪一級減速 |
輪邊減速型式 | 行星減速傳動 | |
輪胎 | 15/70-18/10.00-20 |
發動機 | |
---|---|
型號 | 玉柴 YCD4J22G 85kw( 東方紅 LR4B3-24 60 KW) |
類型 | 立式、直列 、水冷、四沖程、渦輪增壓 |
額定功率/轉速 | 85/2400 |
大扭矩(Nm)/轉速 | 400/1800 |
燃油 | 柴油 |
制動系統 | |
---|---|
制動 | 鉗盤式液壓制動/液壓制動,彈簧釋放 |
駐車制動 | 軟軸操縱鉗盤式制動/液壓制動,彈簧釋放 |
